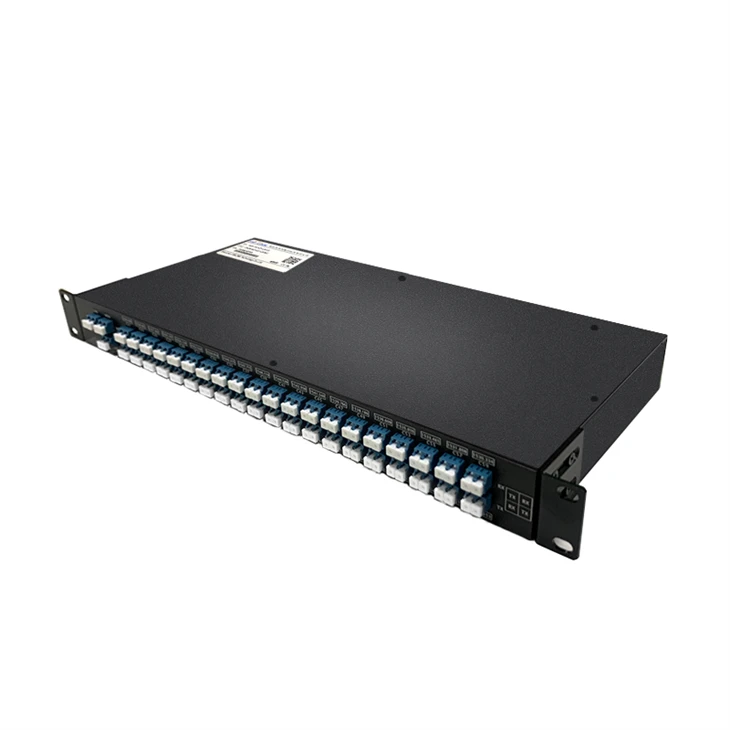

40CH DWDM Mux Demux



40CH DWDM Mae Mux Demux yn ddyfais DWDM dwysedd uchel, colled isel sy'n addas ar gyfer trosglwyddo pellter hir yn seiliedig ar dechnoleg AAWG (Gaussian Arrayed Waveguide Grating). Mae'r ddyfais yn hidlydd 1U 19-modfedd wedi'i osod ar rac gyda swyddogaethau amlblecsio/damlblecsio cyfun. Mae'r ddyfais yn cydymffurfio â safon grid ITU-T G.694.1 100GHz ac yn ehangu cynhwysedd yr ystod band C. Maent yn dangos colled isel, ansensitifrwydd tymheredd a pherfformiad dibynadwy mewn unrhyw gais system. Mae modiwlau Mux/DeMux Sefydlog yn cynnig datrysiadau rheoli tonfedd cost isel sy'n addas ar gyfer pellter hir, metro, a chymhwysiad mynediad.





Tonfedd	40 Sianel C21-C60	Gofod Sianel	100GHz(0.8nm)
Band tocyn porthladd 1310nm	1260nm ~ 1360nm	Cywirdeb Tonfedd y Ganolfan	±0.05nm
Band Pas y Sianel	±0.11nm	Math o Dechnoleg	AAWG(Gauseg)
Colled Mewnosod	Llai na neu'n hafal i 5.0dB, 3.5dB Nodweddiadol	Colled Mewnosod @ 1% Llun	Llai na neu'n hafal i 26dB
Mewnosod Loss@1310 Port	Llai na neu'n hafal i 1.5dB	Passband Ripple	Llai na neu'n hafal i 1.5dB
Colled Dychwelyd	Yn fwy na neu'n hafal i 40dB	Cyfeiriadedd	Yn fwy na neu'n hafal i 40dB
Math o Gysylltydd	LC/UPC	Trin Pŵer	Llai na neu'n hafal i 300mW
Ynysu Sianel	Cyfagos Yn fwy na neu'n hafal i 25dB Heb fod yn gyfagos Yn fwy na neu'n hafal i 29dB	Tymheredd	Yn gweithredu -5 i 65 gradd (23 i 149 gradd F) Storio -40 i 85 gradd (-40 i 185 gradd F)
Ffactor Ffurf	1RU Uchder, 19" Rack Mount	Dimensiynau(HxWxD)	1.73"x19"x10.28" (44x481.8x261.2mm)





● 40 Sianel yn Cydymffurfio ag ITU G.694.1 gyda Bylchu 100GHz
● Colli Mewnosodiad Isel: 3.5dB nodweddiadol, Uchafswm o 5.0dB
● Porthladd 1310nm ar gyfer Cynyddu Gallu
● 1% Monitro Signal Porth i Fonitro Lefelau Pŵer y Sianel
● Wedi'i seilio ar Gratio Waveguide Arrayed Gaussian (AAWG)
● Gellir Addasu'r Ateb yn ôl Gofynion Cais Cwsmer





C{0}}Porthladdoedd sianel C60 ar gyfer traffig DWDM grid ITU, porthladdoedd 1310nm ar gyfer traffig traddodiadol 10G/40G/100G/400G, a phorthladdoedd MON ar gyfer monitro perfformiad optegol. Mae'r porthladd monitro yn darparu dulliau monitro hyblyg gyda chymhareb hollt 1% (dewisol 2%, 3%, 5%), a all brofi pŵer, tonfedd, a chymhareb signal-i-sŵn optegol (OSNR) signalau optegol heb dorri ar draws gwasanaethau. .

Mae cyfluniad 40CH DWDM MUX DEMUX yn hyblyg, a gellir ffurfweddu gwahanol sianeli yn unol ag anghenion cwsmeriaid. Felly, gall cwsmeriaid ei addasu yn ôl eu hanghenion, gan leihau gwastraff a chost. Ar yr un pryd, mae hefyd yn cefnogi amrywiaeth o ryngwynebau, gan gynnwys SC / LC / FC / ST, sy'n gyfleus i gwsmeriaid eu dewis.





Defnyddir 40CH DWDM MUX DEMUX yn bennaf mewn canolfannau data, canolfannau cyfnewid Rhyngrwyd, gorsafoedd sylfaen trosglwyddo di-wifr a meysydd eraill. Gall ddarparu atebion trosglwyddo data effeithlon, hwyluso trosglwyddo trawsffiniol rhwng canolfannau data a chanolfannau data cyfnewid, lleihau colli gwybodaeth ac oedi data. Ar gyfer gorsafoedd sylfaen diwifr, gall ddarparu mwy o sianeli trosglwyddo data, bodloni galw defnyddwyr am ddata diwifr yn well, a gwella ansawdd a chyflymder trosglwyddo data. Mae'n offer angenrheidiol yn yr oes wybodaeth ddigidol a bydd yn gwneud cyfraniadau pwysig at ddatblygiad sefydlog yr economi ddigidol.



1. Ffibr Sengl

Dylid defnyddio Transmission Deu-Cyfeiriadol Simplex mewn parau, rhaid i borthladd MUX/DEMUX ar gyfer tonfedd benodol fod gyferbyn.

2. Deuol Fiber



Sianel	Amlder (THz)	Tonfedd (nm)	Sianel	Amlder (THz)	Tonfedd (nm)
H60	196.05	1529.163	C60	196	1529.553
H59	195.95	1529.944	C59	195.9	1530.334
H58	195.85	1530.725	C58	195.8	1531.116
H57	195.75	1531.507	C57	195.7	1531.898
H56	195.65	1532.290	C56	195.6	1532.681
H55	195.55	1533.073	C55	195.5	1533.465
H54	195.45	1533.858	C54	195.4	1534.250
H53	195.35	1534.643	C53	195.3	1535.036
H52	195.25	1535.429	C52	195.2	1535.822
H51	195.15	1536.216	C51	195.1	1536.609
H50	195.05	1537.003	C50	195	1537.397
H49	194.95	1537.792	C49	194.9	1538.186
H48	194.85	1538.581	C48	194.8	1538.976
H47	194.75	1539.371	C47	194.7	1539.766
H46	194.65	1540.162	C46	194.6	1540.557
H45	194.55	1540.953	C45	194.5	1541.349
H44	194.45	1541.746	C44	194.4	1542.142
H43	194.35	1542.539	C43	194.3	1542.936
H42	194.25	1543.333	C42	194.2	1543.730
H41	194.15	1544.128	C41	194.1	1544.526
H40	194.05	1544.924	C40	194	1545.322
H39	193.95	1545.720	C39	193.9	1546.119
H38	193.85	1546.518	C38	193.8	1546.917
H37	193.75	1547.316	C37	193.7	1547.715
H36	193.65	1548.115	C36	193.6	1548.515
H35	193.55	1548.915	C35	193.5	1549.315
H34	193.45	1549.715	C34	193.4	1550.116
H33	193.35	1550.517	C33	193.3	1550.918
H32	193.25	1551.319	C32	193.2	1551.721
H31	193.15	1552.122	C31	193.1	1552.524
H30	193.05	1552.926	C30	193	1553.329
H29	192.95	1553.731	C29	192.9	1554.134
H28	192.85	1554.537	C28	192.8	1554.940
H27	192.75	1555.343	C27	192.7	1555.747
H26	192.65	1556.151	C26	192.6	1556.555
H25	192.55	1556.959	C25	192.5	1557.363
H24	192.45	1557.768	C24	192.4	1558.173
H23	192.35	1558.578	C23	192.3	1558.983
H22	192.25	1559.389	C22	192.2	1559.794
H21	192.15	1560.200	C21	192.1	1560.606
