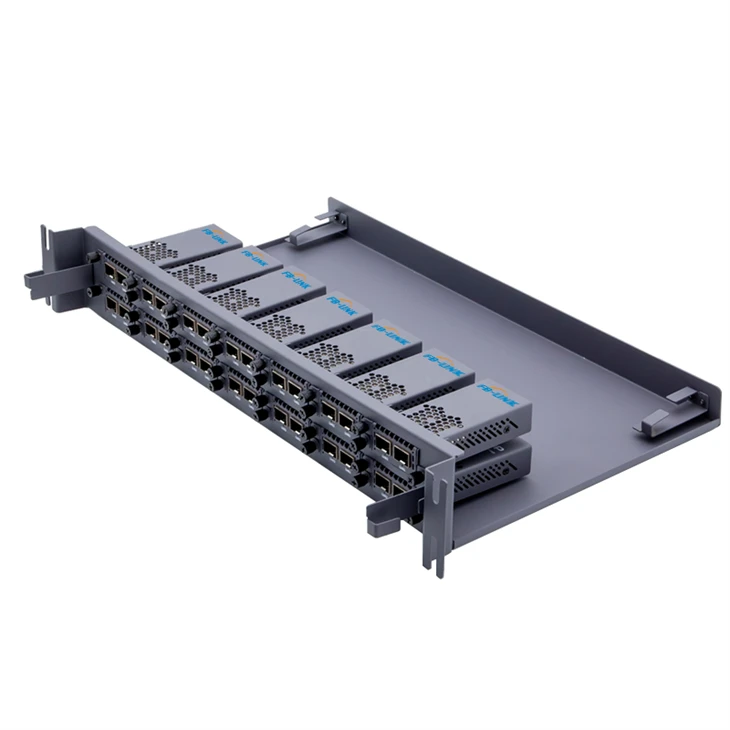

Trawsnewidydd Cyfryngau 10G/25G



Mae trawsnewidydd cyfryngau 10G / 25G yn ddyfais sy'n gallu gwireddu trosi a thrawsyriant tryloyw deugyfeiriadol rhwng signalau trydanol data Ethernet a signalau data ffibr optegol. Gellir trosglwyddo signalau data Ethernet dros bellteroedd o gannoedd o fetrau i gannoedd o gilometrau trwy linellau ffibr optegol, gan ymestyn cwmpas rhwydweithiau Ethernet yn fawr (yn gyffredinol nid yw trosglwyddiad cebl pâr troellog confensiynol yn fwy na 100 metr). Mae gan gyfathrebu ffibr optegol nodweddion pellter trosglwyddo hir, gallu data cyfathrebu mawr, gallu ymyrraeth gwrth-electromagnetig cryf, a chost trosglwyddo pellter canolig a hir isel. Mae'n addas ar gyfer telathrebu, radio a theledu, rhwydweithiau band eang, monitro diogelwch, rheolaeth ddiwydiannol, systemau awtomeiddio, ac ati, sydd angen cyflymder uchel, llif data uchel, perfformiad uchel, a dibynadwyedd uchel amgylcheddau rhwydwaith Ethernet.




● Diwallu anghenion rhyng-gysylltiad cyflym a thrawsyriant tryloyw rhwydweithiau optegol metropolitan neu rwydweithiau mynediad optegol

● Cefnogi swyddogaethau 3R: ymhelaethu ar y signal optegol cyfartalu, echdynnu cloc ac adfywiad cydnabyddiaeth optegol

● Cefnogi SAN, LAN, WAN, trosglwyddo pwynt-i-bwynt

● Cyfradd porthladd optegol: cefnogi cyfradd 1G ~ 50G

● Trosglwyddiad tryloyw a chefnogaeth hwyrni eithriadol o isel Tonfeddi DWDM/CWDM a nodir gan ITUT, ynghyd ag ymhelaethu optegol EDFA a rheoli gwasgariad i ymestyn pellter trosglwyddo

● Cefnogi swyddogaeth rheoli rhwydwaith: WEB Smartoptics

● Hawdd i'w osod





paramedr	uned	offer	1U
Dyfais, slot		SFP * 2	1 4 slot
maint	Mm		482.6×300×44
Math cyflenwad pŵer		DC 5 V
Tymheredd gweithredu	gradd	-5 ~ +65
Tymheredd storio	gradd	-20 ~ +70
Lleithder cymharol		5 % ~ 95% heb gyddwyso





4.1, Diagram sgematig dyfais sengl

4.2 1Diagram ffrâm U



5.1, Disgrifiad o'r panel dyfais

Panel blaen

1) Cyswllt 1, rhyngwyneb modiwl optegol cyswllt 2: a ddefnyddir ar gyfer cyswllt modiwl optegol

2) Rhyngwyneb Math-C: rhyngwyneb gwylio statws dyfais

3) Rhyngwyneb DC: rhyngwyneb pŵer DC 5.5 mm, foltedd gweithio 5V- 2 A



5.2 Cyfarwyddiadau Gweithredu

5.2.1 , Cyfarwyddiadau Gweithredu Rhyngwyneb Rheoli Rhwydwaith

1) Defnyddiwch gebl data USB-TypeC i gysylltu'r porthladd Math-C ar y panel cefn.

2) Agorwch y rhaglen exe benodol a dewiswch y porth cyfresol yn y gornel chwith isaf i gysylltu (Sylwer: Os ydych chi'n defnyddio'r feddalwedd am y tro cyntaf, mae angen i chi awdurdodi ac actifadu'r feddalwedd)
