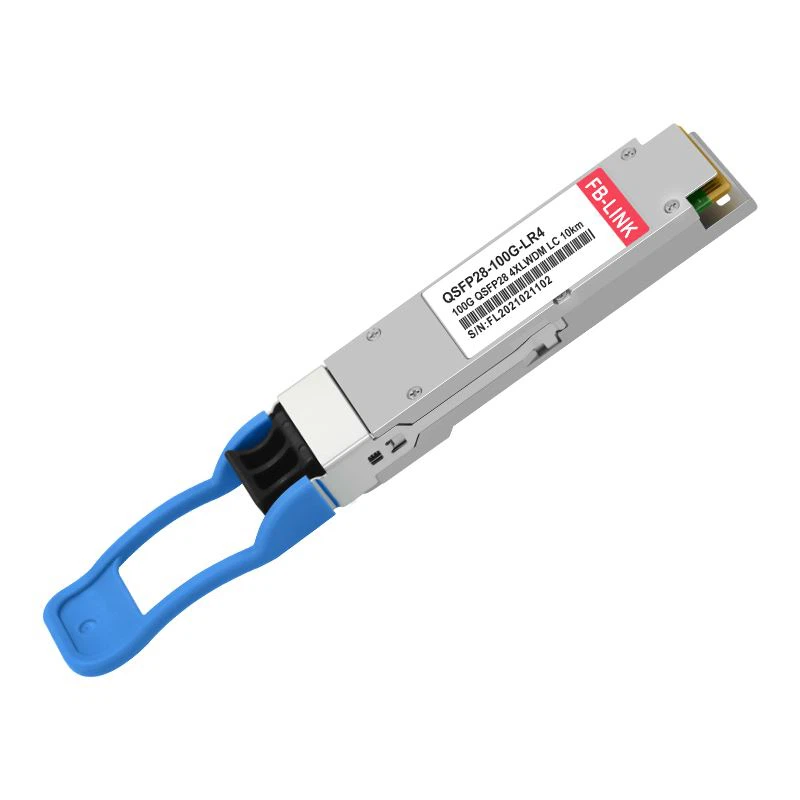

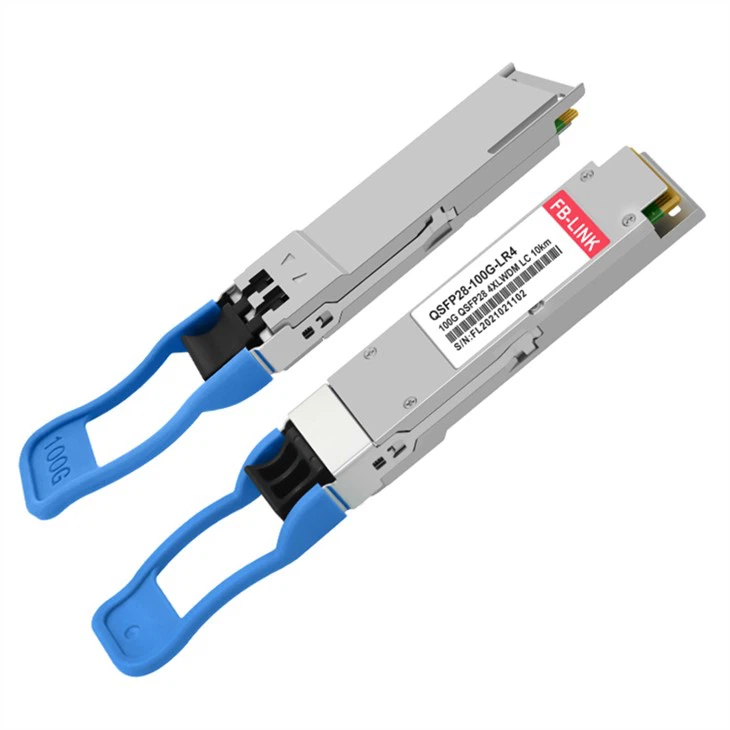

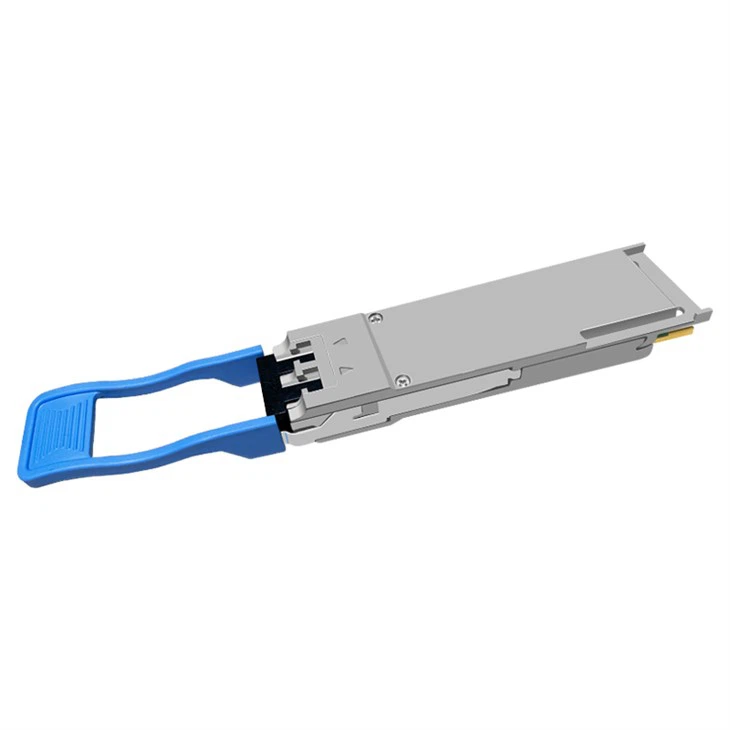

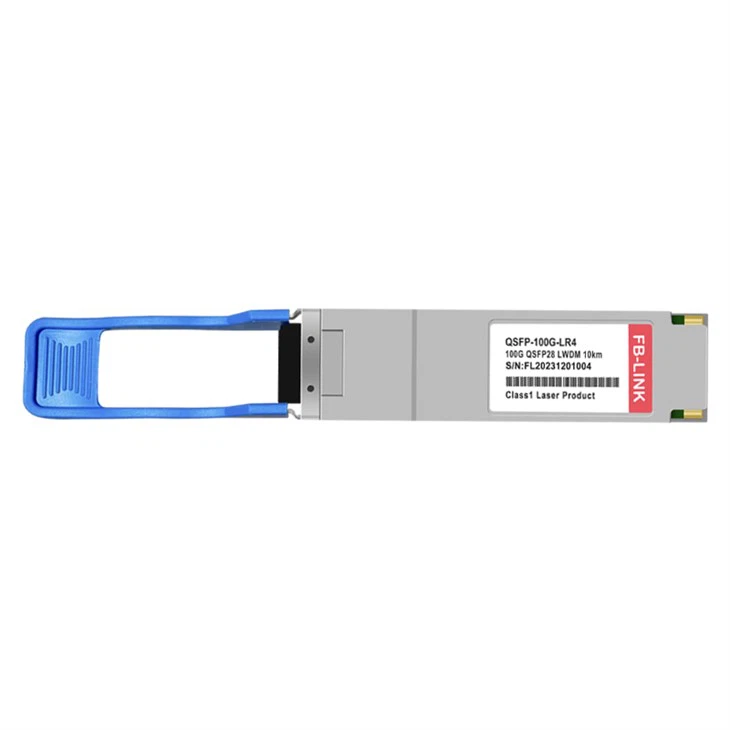

100GBASE LR

Mae'r cynnyrch hwn yn fodiwl trosglwyddydd 100Gb/s sydd wedi'i gynllunio ar gyfer cymwysiadau cyfathrebu optegol sy'n cydymffurfio â 100GBASE LR o safon IEEE P802.3ba. Mae'r modiwl yn trosi 4 sianel fewnbwn o ddata trydanol 25Gb/s i 4 sianel o signalau optegol LAN WDM ac yna'n eu amlblecsu yn un sianel ar gyfer trosglwyddiad optegol 100Gb/s. I'r gwrthwyneb ar ochr y derbynnydd, mae'r modiwl yn dad-amlblecsu mewnbwn optegol 100Gb/s i 4 sianel o signalau optegol LAN WDM ac yna'n eu trosi i 4 sianel allbwn o ddata trydanol.

Tonfeddi canolog y sianeli 4 LAN WDM yw 1295.56, 1300.05, 1304.58 a 1309.14 nm fel aelodau o grid tonfedd LAN WDM a ddiffinnir yn IEEE 802.3ba. Mae'r trosglwyddyddion LAN WDM DFB sydd wedi'u hoeri â pherfformiad uchel a'r derbynwyr PIN sensitifrwydd uchel yn darparu perfformiad uwch ar gyfer cymwysiadau Ethernet 100Gigabit hyd at gysylltiadau 10km ac yn cydymffurfio â rhyngwyneb optegol â gofynion Cymal IEEE802.3ba 88 100GBASE LR.

Sbotoleuadau Eitem:

• Ffactor ffurflen QSFP28 MSA cyfnewid poeth

• Yn cydymffurfio â IEEE 802.3ba 100GBASE-LR4

• Pellter trosglwyddo o 10 km mewn ffibr un modd

• Tymheredd gradd fasnachol: 0~70 gradd

• TX: Wedi'i oeri 4x25Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)

• RX: 4x25Gb/s PIN ROSA

• Rhyngwyneb Cyfresol Trydanol 4x28G (CEI-28G-VSR)

• Nid yw'r defnydd o bŵer yn fwy na 3.5W

• Rhyngwyneb LC craidd deuol

• RoHS-6 Cydymffurfio

Mae'r cynnyrch wedi'i ddylunio gyda ffactor ffurf, cysylltiad optegol / trydanol a rhyngwyneb diagnostig digidol yn unol â'r Cytundeb Aml-Ffynhonnell QSFP ynghyd â (MSA). Fe'i cynlluniwyd i fodloni'r amodau gweithredu allanol llymaf gan gynnwys tymheredd, lleithder ac ymyrraeth EMI. Ymhlith modiwlau optegol 100GBASE ein cwmni, y prif gynnyrch yw: 100GBASE LR, 100GBASE ER, 100GBASE ZR, 100GBASE LR1, 100GBASE BIDI, ac ati Am ragor o wybodaeth, cysylltwch â gwerthiannau. . . . .

Mae'r modiwl optegol 100GBASE LR4 yn defnyddio dyfeisiau optegol LAN WDM MUX a DEMUX i amlblethu pedair sianel 25G cyfochrog i gysylltiad ffibr 100G.

Pellter trosglwyddo o 10 km mewn ffibr un modd

Ffibr Modd Sengl: Mae'r craidd gwydr canolog yn denau iawn (mae'r diamedr craidd yn gyffredinol yn 9 neu 10 μm), a dim ond un modd trosglwyddo ffibr sydd. Mae colled trawsyrru a gwasgariad trawsyrru ffibr un modd yn gymharol fach. Gall y golled drosglwyddo fach wneud y pellter trosglwyddo signal yn y ffibr optegol yn hirach, ac mae'r gwasgariad trawsyrru bach yn ffafriol i drosglwyddo data cyflym a chynhwysedd mawr. Felly, mewn systemau cyfathrebu, yn enwedig mewn systemau cyfathrebu gallu mawr, defnyddir y rhan fwyaf o ffibrau optegol un modd.

Yn ôl argymhellion ITU-T yr Undeb Telathrebu Rhyngwladol, gellir rhannu ffibr un modd yn chwe math: G.652, G.653, G.654, G.655, G.656 a G.657 modd sengl ffibr, a ffibr un modd G.652 a G.655 yw'r mathau mwyaf cyffredin o ffibr. O'i gymharu â ffibr amlfodd, gall ffibr un modd gynnal pellter trosglwyddo hirach. O 100Mbps Ethernet i rwydwaith 1G Gigabit, gall ffibr un modd gynnal pellter trosglwyddo o fwy na 5000m.

Defnyddir ffibr optegol un modd mewn systemau cyfathrebu ffibr optegol pellter hir, gallu uchel, rhwydweithiau ardal leol ffibr optegol a synwyryddion ffibr optegol amrywiol.

Mae 100GBASE LR4 yn addas ar gyfer switshis ffibr optegol, gweinyddwyr, cardiau rhwydwaith optegol, waliau tân, llwybryddion, transceivers, transceivers optegol, gorsafoedd sylfaen ac offer arall. Cefnogi'n eang CISCO, HUAWEI, H3C, Intel, ZTE, DELL, Brocade, Ruijie, D-link, FiberHome, Lenovo, Mellanox, TP-link, IBM, Juniper, NETGEAR, HP, Aruba, Arista, Mikrotik a brandiau optegol eraill offer trawsyrru.
